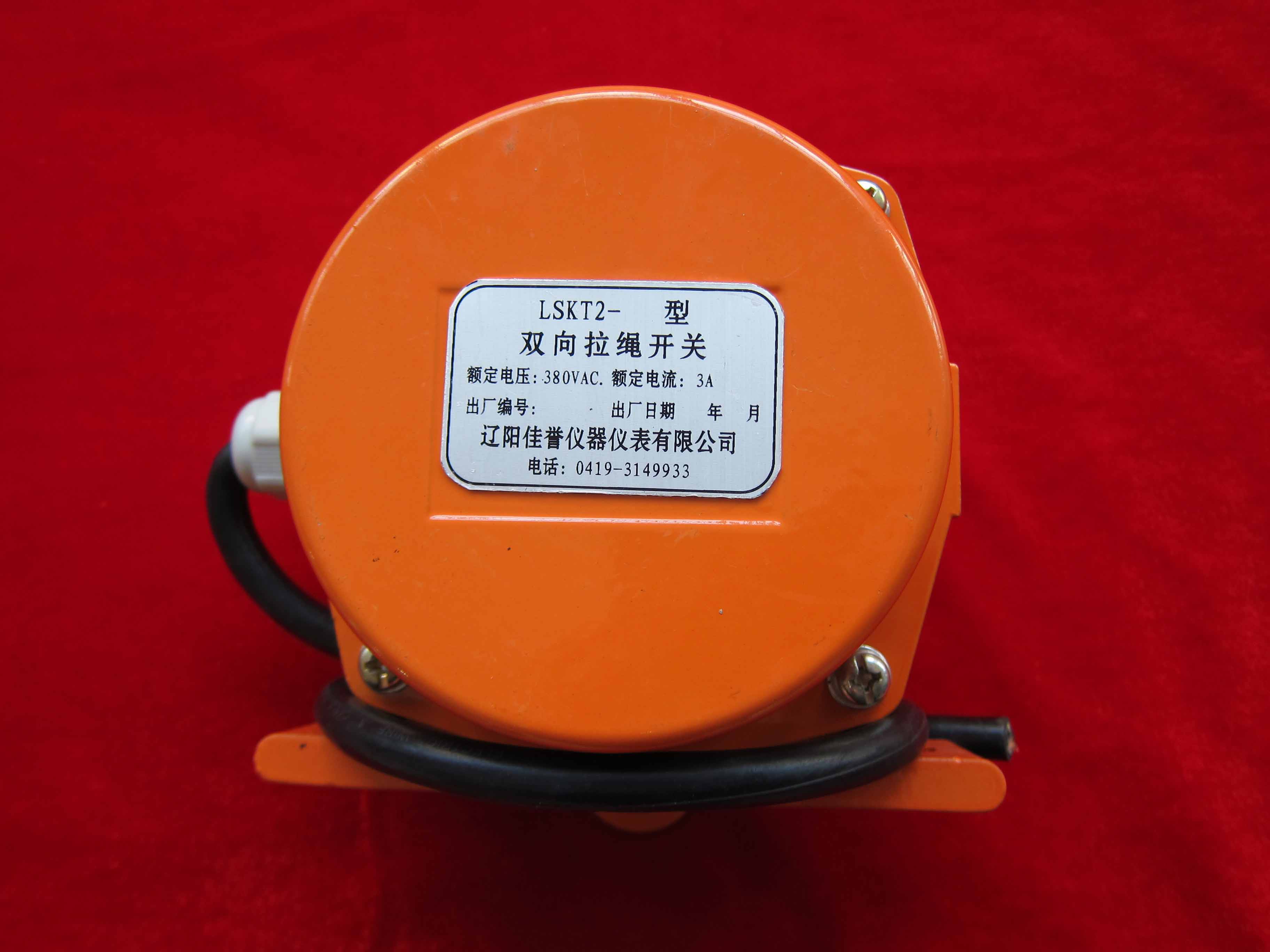

產品名稱：雙向拉繩開關
產品型號：LSKT2
產品報價：￥面議
產品特點：該拉繩開關采用回轉式凸輪結構，它由拉桿轉臂、凸輪、回拉彈簧、微動開關等組成。
雙向拉繩開關的詳細資料：
該拉繩開關采用回轉式凸輪結構，它由拉桿轉臂、凸輪、回拉彈簧、微動開關等組成。
當拉桿轉臂回轉時，凸輪隨之轉動。使微動開關動作，輸出開關量，發出報警信號和停機
信號。復位方式：自動復位為Ⅰ型，手工復位為Ⅱ型。自動復位型當拉桿轉臂解除拉力后，
凸轉結構自動復位到原始狀態。手工復位型，因凸輪軸回轉到一定角度自鎖定位。需操作
手工復位手柄后凸輪方能返回原始狀態。
這種雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。廣泛適用于
煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機，特別適合在沿海
及惡劣環境下使用。
技術參數
|
開關觸點數量 |
1常開、1常閉 |
|
觸點容量 |
AC 380V 3A |
|
復位方式 |
I：自動復位 II：手動復位 |
|
工作環境 |
-30～+40℃ |
|
工作濕度 |
≤90％（25℃） |
|
外殼材料 |
鑄鋁 |
|
防護等級 |
IP65 |
|
重 量 |
2.0 kg |
|
其 它 |
單出線口 |
|
|

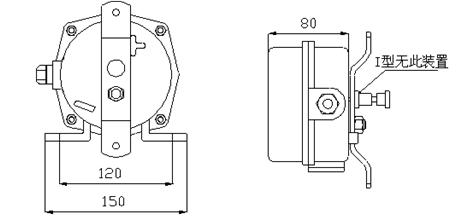

安裝說明
雙向拉繩開關應設置在帶式輸送機人行通道一側，通過螺栓將開關固定在帶式輸送機中間機架的槽鋼
上，或安裝在現場自備的角鋼上，角鋼與中間架焊接。拉繩開關間的距離最大不應超過35m。開關距頭部滾筒或尾部滾筒距離宜為10～20m。開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，同時鋼絲繩應每3～4m設一托繩環，托繩環焊接在帶式輸送機中間架上。對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。

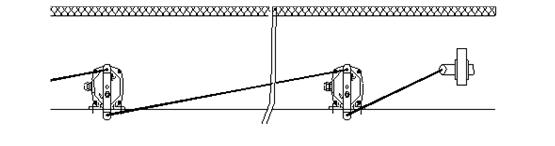

安裝示意圖
